Как убрать парковочные линии и поменять зеркальное изображение на автомобильной камере AVEL?

В каталоге компании AVEL существует несколько видов устройств для парковки:

• штатные камеры заднего вида;

• штатные камеры переднего вида;

• универсальные автомобильные камеры.

Как правило, в самых бюджетных вариантах штатных камер заднего вида отсутствует возможность отключения разметки. Это справедливо для линеек AVS110CPR и AVS112CPR стоимостью до 2000 рублей. В остальных штатных моделях возможность отключения разметки присутствует.

В универсальных автомобильных камерах заднего/переднего вида AVEL можно не только отключить парковочные линии, но и сменить зеркальное отображение на прямое. Такая функция пригодится при установке универсальной камеры на переднюю часть автомобиля.

Для чего отключают парковочные линии на штатных камерах заднего вида?

Парковочные линии отключают в двух случаях:

• На автомобильном мониторе или головном устройстве автомобиля есть свои парковочные линии.
• Владельцу автомобиля не нравятся парковочные линии или они мешают обзору.

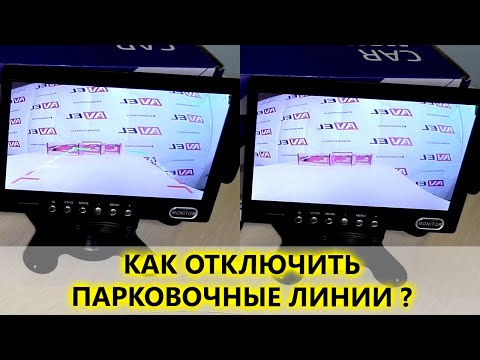

Как отключить разметку на штатных камерах заднего вида AVEL?

Сделать это очень просто:

• Подключите камеру AVEL к питанию 12В и убедитесь, что парковочная разметка присутствует.




• Отключите камеру от питания.

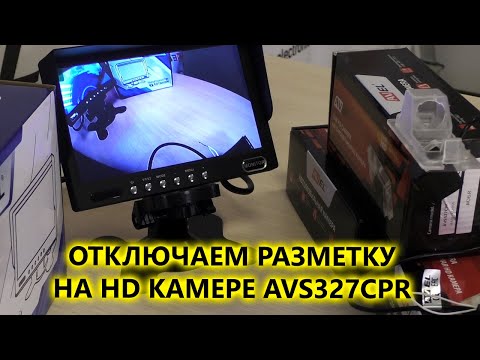

• В моделях HD камер заднего вида AVS327CPR сомкните белый провод, который находится рядом с пиновым разъёмом или понижающим блоком. В AVS315CPR и других моделях разомкните провод, находящийся у пинового разъёма или понижающего блока. Как правило, на камерах AVS327CPR разомкнутый провод – белый, на других моделях сомкнутый провод может быть белого, синего или зелёного цвета.



• Подключите штатную камеру к питанию и убедитесь, что разметка отключилась.

Чтобы включить парковочные линии, необходимо вновь отключить камеру от питания и разомкнуть (в камерах AVS327CPR) или сомкнуть (в остальных моделях) провод, отвечающий за разметку.

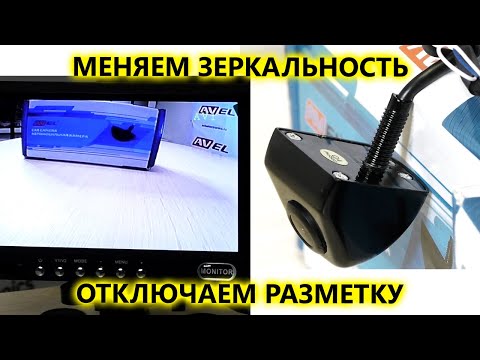

Как поменять зеркальное отображение на прямое и отключить разметку для установки универсальной передней камеры?

Практически все универсальные автомобильные камеры AVEL имеют функцию смены зеркальности и отключения парковочной разметки. Это необходимо, чтобы установить такие камеры как передние.

Для того чтобы поменять зеркальность и отключить парковочную разметку, необходимо:

• Подключить универсальную автомобильную камеру к 12В питанию и убедиться, что камера показывает зеркальное отображение, а разметка включена.




• Отключить камеру от питания.
• Перерезать провода, отвечающие за зеркальность и разметку. Как правило, провода имеют два или три цвета: зелёный или синий отвечает за смену зеркальности, белый – за отключение/включение разметки.




• Включить камеру и проверить изображение.

Для возвращения универсальной камеры к первоначальным настройкам сомкните провода, отвечающие за разметку и зеркальность, предварительно отключив камеру от питания.

Если вы сомневаетесь в своих силах, лучше всего для установки и настройки автомобильного оборудования обратиться к профессионалам. Список официальных дилеров и установочных центров, которые работают с нашим оборудованием, указан в разделе Где купить. Также вы всегда можете связаться с нашей технической поддержкой и проконсультироваться по возникающим вопросам.
